螺杆机组原理、设计与选型

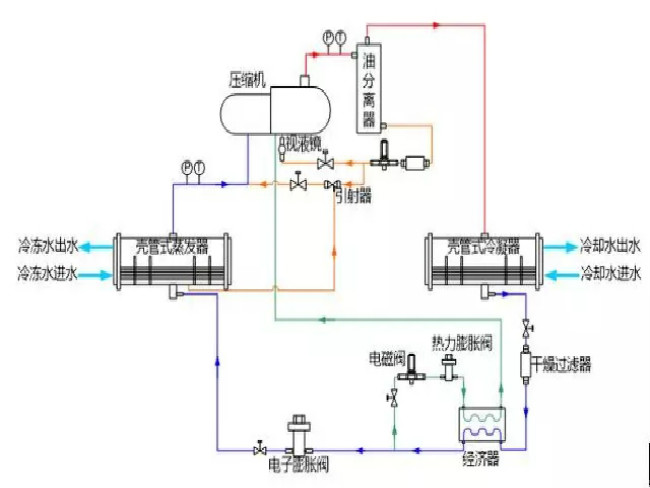

系统原理图：

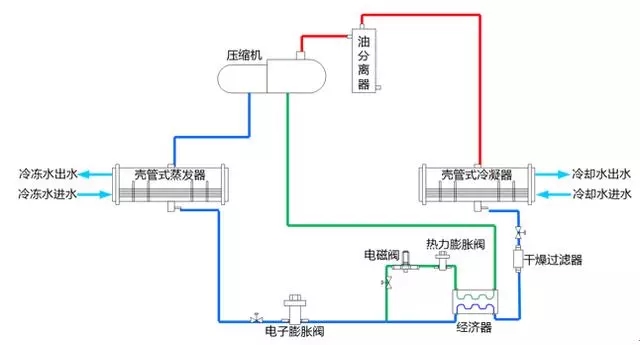

制冷剂循环：
喷气增焓：
同一款压缩机，在同样蒸发温度和冷凝温度的情况下，COP值提升6%~8%；
同时压缩机排气温度将下降1℃~2℃，改善了压缩机的运行工况，提高了压缩机的运行可靠性。

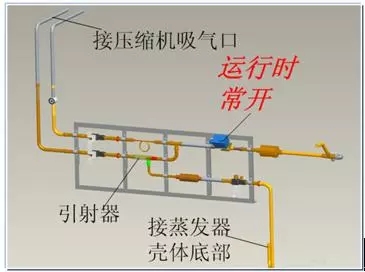

引射回油：
设计选型：
选型流程：计算各单独空间负荷→选取末端→选取主机→核算冷/热负荷→确认；
室内负荷计算：室内负荷(W)=房间面积(m2)×单位负荷(W/m2)
注：负荷指标选取需要考虑到现场实际情况。
末端选取：按照负荷、噪音、安装空间等条件选择适合的末端形式。
主机选取：一般按照所有末端同时使用系数0.7-0.8选取主机，选择主机时优先考虑选取2台，无需考虑备用。(工艺有特殊要求必须连续运行的系统，可设置备用的制冷机。)
核算热负荷：有供热需求的需核算，无则不需核算。
选取主机、末端后核算热负荷，满足的话可以直接选取，不满足需要按照热负荷选择末端、主机后再核算冷负荷，直到冷热负荷均满足需求为止。
选型案例：
例：建筑情况：某办公楼建筑面积为13000m2，空调面积为12000m2，其中大会议室面积800m2，小会议室面积为2000m2，办公楼建筑面积为9200m2，有新风需求，无制热需求。
A．计算冷负荷。
a．按空调冷负荷法估算：
大会议室：800×200(W/m2)=160000W=160kW
小会议室：2000×240(W/m2)=480000W=480kW
办公区：9200×120(W/m2)＝1104000W＝1104kW
合计：160kW十480kW＋1104kW=1744kW
选主机时负荷：1744kW×0.70＝1220.8kW
b．按建筑面积法估算：13000×98W＝1274kW
c．由a、b计算结果，冷负荷按1274kW计算。
B．初选定机组型号及台数：
查看产品设计选型手册，并参照设计需求。安装要点：
安装环境：机组应避免接近火源和易燃物，若与锅炉等发热体并设时，应充分注意热幅射的影响；
选用室温在45℃以下、通风良好的场所，不允许室外或露天安装、存放，不允许安装在有腐蚀性气体的环境中；
应选取灰尘少的场所；
现场应采光良好，以便于维护、检查；
为满足维护、检修和清扫蒸发器、冷凝器换热管的需要，机组任意一端必须有足够的抽管空间，在长度方向应与机组蒸发器、冷凝器长度相当；
为便于机器起吊和检修，应留出机组安装、操作、维修所需空间；
机组周围及整个机房应能实现完全排水。
安装时需预留维修空间：
机组的安装基础必须是水泥或钢制结构，应能承受机器的运行重量，且上平面是水平的，机组的安装基础最好能预留排水槽；
参考机组的安装基础示意图，在基础上准确地安放；
钢板及防振胶垫，待机组与地脚螺栓一起安装就位后再二次灌浆。地脚螺栓的安装一般露出安装平面约100mm。
吊装示：吊装时请严格按照机组吊装标识进行操作。
