空调冷凝水提升泵的作用、原理及安装
冷凝水提升泵三个特点：
第一、能提高排水通畅性，防止房屋泡顶。没有水泵的空调内机，只能做自然排水，自然排水的缺点是容易排水不畅，或者排水不干净，空调的进场施工在吊顶施工前端，木工施工时如果不能保证空调前期所设立的排水坡度，吊顶之后空调管线就属于隐蔽工程，等设备运行起来后，没有排水坡度就有可能使冷凝水倒灌进去接水盘，而这些在吊顶被冷凝水泡坏之前都是无法发现的，吊顶泡坏才能发现空调漏水，从而破坏房屋原有的装修。
第二、能消除冷凝水积压，防止二次污染。空调冷凝水果不能及时排出，则会在屋顶排水管内存在积压，由于屋内始终存在灰尘，这样会对积压的冷凝水造成污染，时间长了冷凝水会发霉变质，再经过出风口吹向室内，造成空气的二次污染。
第三、能提升吊顶高度，防止空间压抑。商品房室内层高一般在2.7~2.9米左右，层高不是很高，对吊顶的厚度要求越低越好，由于配备了冷凝水提升泵，不采用重力排水，管线没有坡度，因此可以减少吊顶高度，在空间设计上具有更大的优势。
工作原理
液位开关负责检测液位并通过控制电路发出信号给水泵，浮子上升到一定高度，启动水泵排水，浮子下降到一定高度，水泵停止运行；如果系统发生故障，无法正常排水时，到达报警液位，报警开关自动启动。
选型
1、根据机组的冷量来确定冷凝水量，从而选择相应的装置。所选择的水泵排量必须大于空调机组冷凝水每小时产生的冷凝水量。
2、如果每小时产生的冷凝水水量超过排水泵排量的50％，则有可能引起系统发热，降低水泵使用寿命。
3、按照冷凝水水量不同，选择装置，同时需考虑排水管垂直高度及水平长度对水泵排量的影响。

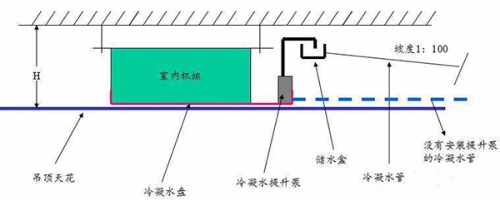

应用示意图
据现场情况来确定方案。对于天花吊顶要求比较高时（H的高度只能够安装机组），采用冷凝水提升泵可以迅速解决冷凝水的排水问题。
系统电气连接
报警开关有两种接线方式：
共用线和黑色线(C－NC线)连接时－－水面上升时，电路断开，关闭压缩机，报警开关可输出220V，5A。
共用线和紫色线(C－NO线)连接时－－水面上升时，电路接通，启动一个警铃或信号灯(自己选定)。
更换水泵
在进行更换水泵操作之前，关闭电源。旋松系统背后的螺丝，拔下水泵的插头，换上新泵。水泵插头上有三个插口，有一个插口旁有地线标记，这一插口应与绿黄色相间的电线插头连接，剩下两个插口是接电源的，可任意与其余两个插头(黑色电线)连接。接好后注意将电线塞进模块中，加上密封垫圈，安上螺丝，紧固水泵。
